9B/9.6B高精度双面研磨/抛光机

所属分类: 双面研磨/抛光机

主要部件


轴承:NSK/THK

电机减速机:台湾东元+自制高精密蜗轮蜗杆减速机

气动  元件: SMC+CKD

可编程控制器PLC:三菱

变频器:三菱

人机界面:三菱

铸件: 灰铸铁HT300

齿轮:齿轮钢锻打成型,插齿后齿面高频淬火,最后磨齿加工

机座:整体铸造底座

中心轴:锻造一体轴

电箱:外挂电箱

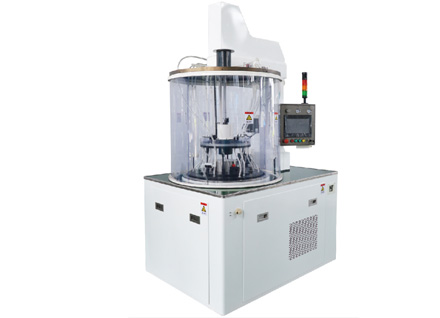

9B/9.6B高精度双面研磨/抛光机

设备参数

双面研磨/抛光机

名       称

9B/9.6B高精度双面研磨/抛光机


机械尺寸

长1700㎜×宽1040㎜×高2447.5㎜


机械重量

1605KG


参数表

加工参数





机型
9B-5L/P9.6B-10L/P
定盘尺寸研磨(mm)Φ638xΦ234xt30Φ615.5xΦ383.5xt35
抛光(mm)Φ640xΦ232xt30Φ621.5xΦ379.5xt35
游星轮参数模数DP12DP12
齿数Z108Z66
节圆(mm)228.6139.7
驱动方式
3马达..
4马达..
游星轮张数
510
最大加工直径(mm)
15090
最大加工厚度(mm)
6666



其他参数






中心齿、齿圈可使用电气按钮自动升序动力

输入: 3相380V 50HZ  电流容量: 30A

主回路:3相380V50H   控制回路: 110V

加工压力

最低工作压力: 5KG(50N)

标准最高工作压力: 150KG ( 1500N何根据使用要求拓展

压力控制方式:精密称重传感器+PLC+电控比例阀实现压力的闭环反馈控制,对压力实时监控、实时校准,保证压力的精准和稳定。

转速

下定盘: 1 ~ 45RPM    上定盘: 1 ~ 15RPM

中心齿: 1 ~ 20RPM    环齿圈: 1 ~ 16RPM

水源

15MPa 20L /Min

使用环境

●15~35。C

●湿度:: 85%以下,污水凝结;

● 空气质量:无腐蚀性、无可燃性、有害性气体、无污染物灰尘等等

气源

0.5~0.6MPa 75L /Min

排液波纹管

内径Φ60




产品特点




采用4-Motor( 3Motor运动方式可选运动方式即上定盘、下定盘、齿圈、中心齿电机均可以独立控制,在不改变齿圈、中心齿运转方向的情 况下轻松实现游星轮正反转,实现游星轮正反转可以稳定地加工工件从而实现定盘自适应修盘.亦可中心齿单独逆转修盘。


4-Motor运动方式使动力源更加分散,机器更加平稳、噪音更小、精度更高;游星轮运转的适应性提高,游星轮的磨耗也能减少到最低限度, 大大延长游星轮的使用寿命。


可由CPU自行分配上定盘、下定盘、中心齿、齿圈的转速,也可以操作人员按照自己的计算和经验单独为上下定盘、中心齿、齿圈设定合适的 转速,可方便操作人员更好地设计工件的自转和公转轨迹,设定任意的自转和公转比,达到最佳的加工条件和最优的加工结果。


齿圈、中心齿同时升降,更加方便地取放工件;


SMC精密电气比例控制阀+压力传感器实现压力平稳变化,最大可能消除多余的荷重以及额外的冲击,保护被加工工件的安全;上定盘落 盘和起盘的压力均可人工手工设定,最大限度地保护被加工工件的安全。


三菱大尺寸数字化人机界面+三菱高品质PLC模块,内部可保存20个20步程序,大大减少了对操作员工的技术要求,大幅提高产品合格率。
