ES50B单面铜盘抛光机

所属分类: 单面研磨/抛光机

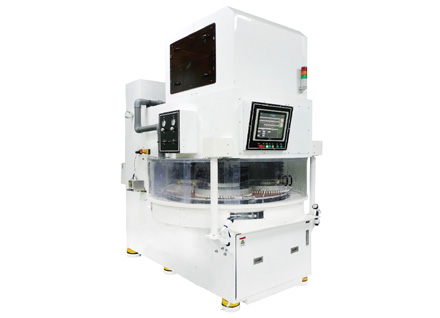

ES50B单面铜盘抛光机

设备参数

单面研磨/抛光机

名       称

ES50B单面铜盘抛光机


机械尺寸

长2450㎜×宽1721㎜×高2900㎜


机械重量

7500KG




参数表

设备参数





50B单面铜盘抛光机

定盘直径

Φ1240xΦ350x T13mm  (铝基座33mm)

压力板直径Φ485mm
机器尺寸3350x 1721 x 2900mm
机器重量8000KG
电源380V/50Hz
马达功率22KW
定盘回转数0-90RPM/Min



其他参数






机器重量

8000KG驱动电机

●0.4KWx4 1.6KW PP头驱动电机

●22KW下定盘驱动电机

电源380V/50Hz定盘回转数●0~90RPM
P.P 回转数0~ 80 RPMP.P 最大压力●300KG
气源压力0.6MPa

单次加工数量

●4"片   单P.P   10片  4P.P  40片

●6"片   单P.P   6片    4P.P  24片

●8"片   单P.P   3片    4P.P  12片

使用环境

15~ 35° C

●湿度: 85%以下,污水凝结;

●空气质量:无腐蚀性.无可燃性、有害性气体、无污染物、灰尘等等




产品特性




气缸多种选择可适应不同加工工件工艺需求


特制低摩擦气缸,非一般市场售品气缸,缸径粗壮, 克服气缸轴的偏摆;适合大压力长时间加工的工件(如蓝宝石,碳化硅)


也可以选择使用进口品牌气缸,摩擦系数佳, 可实现P.P盘缓慢轻压落盘,满足加工脆薄工件的需求


多段压控制,压力控制更精准更稳定, 保证无法承受高压力的工件也能顺利加工


P.P盘自动定位机构,方便人员上下料


4个P.P盘独立控制可四轴同时加工也可单个P.P独立加工


4个P.P盘变频电机强制驱动,P.P转速可调


4个P.P盘可以于两侧分别单独操作,也可以在触摸屏中集中操作


4个P.P盘分别有独立稳压系统


4个P.P盘可以实现“快下降、缓下降、缓上升快上升”


P.P着盘压力可控,保证无法承受高压力晶片的加工
